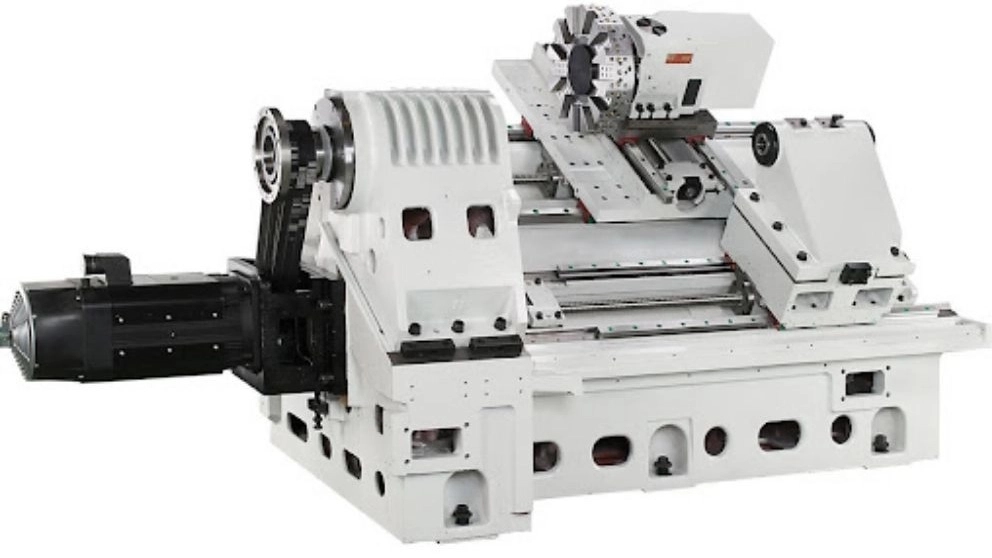

دستگاه های سری تراش چیست؟
ماشين های سری تراش يکی از انواع ماشين های تراش فلزات بوده که برای توليد تعداد زيادی از قطعات که به طور يکسان مورد نياز است ، مورد استفاده قرار می گیرد. شما میتوانید این دستگاه ها را به راحتی، چه از نظر فرم و چه از نظر اندازه دسته بندی کنید: • دستگاه های سری تراش دستی • دستگاه های سری تراش نیمه خودکار • دستگاه های سری تراش خودکار • دستگاه های سری تراش افقی • دستگاه های سری تراش عمودی
بر حسب نوع کارایی این نوع ماشین‌ها دارای دو نوع دستگاه قلم گیر بوده که عبارتند از:
دستگاه قلم گیر چهار طرفه
دستگاه قلم گیر شش طرفه
دستگاه ابزار گیر شش طرفه
دستگاه ابزار گیر شش طرفه علاوه بر روتراشی، پیچ تراشی و … عملیات داخل تراشی را به خوبی انجام می دهد.
طریقه تنظیم ابزار گیر شش طرفه
در ماشین های سری تراش با مکانیزم کشویی که دارای دستگاه ابزار گیر شش طرفه هستند، ابزارها به وسیلهٔ پیچ های مخصوص که در انتهای دیگر کشو قرار دارند تنظیم می گردند.
چون روی دستگاه ابزارگیر محل قرار گرفتن شش ابزار است در نتیجه برای تنظیم هر ابزار یک پیچ تنظیم با دستگاه قطع کن مخصوص در داخل دستگاه قرار دارد.
دستگاه ابزار گیر چهار طرفه
در این دستگاه عملیات روتراشی مانند: پیشانی تراشی، پله تراشی، شیار تراشی و فرم تراشی به صورت متوالی با ابزار گیر چهار طرفه انجام می گیرد. این وسیله روی سوپورت (کشو) عرضی قرار گرفته است که در عرض ماشین حرکت می کند. بر روی این دستگاه چهار نوع ابزار یا رنده بسته می شود.
ماشین های سری تراش از نظر ابزارگیر
ماشین‌های سری تراش با دستگاه حامل رنده گیر کشابی
ماشین سری تراش با دستگاه سوپورت طولی
ماشین های سری تراش با دستگاه حامل رنده گیر کشابی
این نوع ماشین، ماشینی است سریع و کار کردن با آن بسیار ساده است. از این نوع ماشین برای تراشکاری های کوچک، کارهای پیچیده و کارهای معمولی استفاده می گردد. قطر کارهایی که با این نوع ماشین می توان تراشید تا ۷۵ میلی‌متر و گاهی اوقات نیز تا ۵۰۰ میلی‌متر می رسد و طول تراش قطعات باید متناسب با طول کشاب باشد که معمولاً طول آن از ۱۰۰ میلی‌متر تا ۳۳۰ میلی‌متر متغیر است. در این نوع ماشین ها قلم گیر شش طرفه روی کشاب قرار می گیرد و قلم گیر چهار طرفه روی ریل ماشین به صورت عرضی قرار گرفته و دارای حرکت عرضی است.
ماشین سری تراش با دستگاه سوپورت طولی
این نوع ماشین‌ها اساساً به صورت بزرگ ساخته می شوند و برای تراش کاری‌های سنگین و بزرگ در نظر گرفته شده اند مخصوصاً کارهایی که از نظر طولی نسبتاً زیاد و از نظر دقت باید دقیق تراشیده شوند. با این نوع ماشین ها می توان کارهایی با قطری حدوداً ۳۰۰ میلی‌متر را تراشید و کارهایی که باید در سه نظام بسته شوند قطری تا حدود ۹۰۰ میلی متر دارند.در این ماشین ها دستگاه رنده گیر شش طرفه مستقیماً روی زین که در روی ریل واقع است بسته می شود و به وسیله زین به سمت جلو و عقب در طول ماشین قابل حرکت خواهد بود. بستن قلم گیر شش طرفه روی زین به طور مستقیم باعث ماکزیمم استحکام قلم گیر می شود. به طور کلی با ماشین های سری تراش می توان دو نوع تراش (داخل تراشی و رو تراشی) را انجام داد. برای رو تراشی معمولاً از ماشین های سری تراش افقی استفاده می شود.
دستگاه های تراش رولور
به کمک این دستگاه ها می توان تولید سری انبوه قطعات با اندازه های ثابت را در مدت زمانی کوتاه تر از دستگاه های تراش معمولی انجام داد.
انواع دستگاه های تراش رولور
دستگاه های تراش رولور دستی
دستگاه های تراش رولور خودکار با کنترل NC و CNC
سری تراشی چگونه انجام می شود؟
• شما طرح مورد نظر را انتخاب و مدل هندسی آن را تهیه می کنید.
• مدل هندسی آماده شده باید به صورت داده‌های G-Code به نرم افزار دستگاه cnc انتقال داده شود.
• در این مرحله شما باید به سراغ صفحه کنترل بروید و اطلاعات خود را به صورت مختصات در آن وارد کنید.
• پس از تکمیل اطلاعات در صفحه کنترل، با زدن دکمه شروع، موتور دستگاه روشن می‌شود.
• همزمان با چرخش موتور، اسپیندل دستگاه هم با سرعت بالا می‌چرخد که باعث حرکت محورها می‌شود.
• حرکت محورها در نهایت منتج به حرکت ابزار برشی می‌شود که با توجه به مختصات تعیین شده در صفحه کنترل، فرایند برش را انجام می‌دهد.
• به خاطر داشته باشید شما میتوانید سرعت گردش و جهت گردش اسپیندل را در صفحه کنترل تعیین کنید.
عواملی که در دستگاه‌های سری تراش باید رعایت شود
زمان تنظیم: زمانی که شخص (اپراتور) ابزارها را انتخاب و موقعیت را تثبیت می‌کند
زمان بستن و اجرا عملیات بر روی قطعه کار: اگر سیستم اتو ماتیک باشد اجرا کردن راحت‌تر صورت می‌گیرد
زمان تراش کاری: زمان تراش کاری خود قطعه باید قسمت اعظم کل فرایند را دربرگیرد اما در عین حال باید حداقل باشد
هزینه ابزار: با توجه به تیراژ کار انجام می‌شود
هزینه نیروی انسانی
سری تراشی با تراش cnc چیست؟
سری تراشی با تراش cnc یک فرایند پیشرفته و کاربردی برای صنایع مختلف است. دستگاه تراش cnc ترکیبی از اعداد و کدها را اجرا می کند و بین این اعداد و کدها ارتباط ایجاد می کند. در این دستگاه کامپیوترها و ربات هایی استفاده شده است تا به وسیله آن ها عملیات تراشکاری و حکاکی انجام شود. این دستگاه تحول عظیمی در صنایع مختلف ایجاد کرده است و به راحتی فرایندهای تولید و ساخت قطعات مختلف آسان تر می شود.سری تراشی با تراش cnc یک فرایند پیشرفته و کاربردی برای صنایع مختلف است. دستگاه تراش cnc ترکیبی از اعداد و کدها را اجرا می کند و بین این اعداد و کدها ارتباط ایجاد می کند. در این دستگاه کامپیوترها و ربات هایی استفاده شده است تا به وسیله آن ها عملیات تراشکاری و حکاکی انجام شود. این دستگاه تحول عظیمی در صنایع مختلف ایجاد کرده است و به راحتی فرایندهای تولید و ساخت قطعات مختلف آسان تر می شود.
